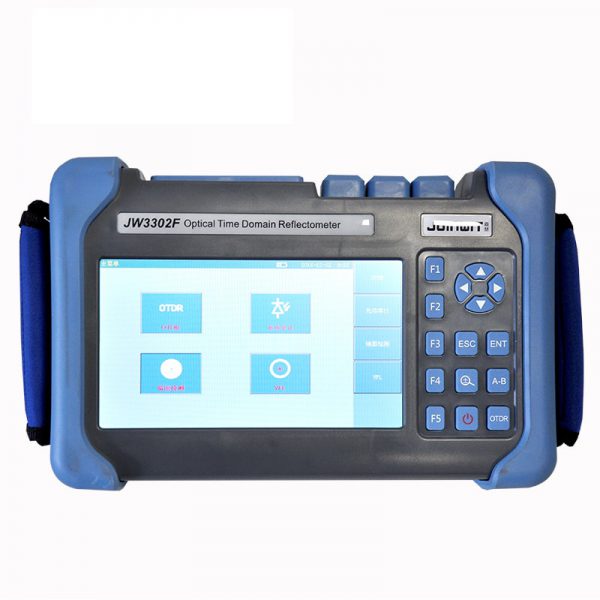

Máy đo OTDR Joinwit JW3302F

      Máy đo OTDR Joinwit JW3302F là thiết bị đo cáp quang thông minh thế hệ mới trong truyền dẫn quang, kinh tế nổi bật được thiết kết với chi tiết thân thiện dễ dàng vận hành. Tích hợp nhiều ứng dụng trong model.

• Đặc điểm chính Thiết kế được tích hợp hóa đồng nhất, cứng cáp
• Mức độ bảo vệ cao IP65, tăng cường chế độ làm việc cao bên ngoài
• Màn hình 7 inch chống chói LCD
• Module đo test PON (1625nm) tich hợp khi đặt hàng
• Module Test MMF đa mode (850/1300nm) tich hợp khi đặt hàng
• Hiển thị chế độ đa ngôn ngữ (multi – language)

Mô tả sản phẩm:

Máy đo phản xạ miền thời gian quang OTDR JW3302F là một máy đo thông minh thuộc thế hệ mới để phát hiện các hệ thống thông tin sợi. Với việc phổ biến xây dựng mạng quang ở các thành phố và vùng nông thôn, việc đo lường mạng quang trở nên ngắn và phân tán; JW3302F được thiết kế đặc biệt cho loại ứng dụng đó. Đó là kinh tế, có hiệu suất vượt trội.

OTDR JW3302F được sản xuất với sự kiên nhẫn và cẩn thận, tuân theo các tiêu chuẩn quốc gia để kết hợp kinh nghiệm phong phú và công nghệ hiện đại, chịu sự kiểm tra nghiêm ngặt về cơ học, điện tử và quang học và đảm bảo chất lượng; theo một cách khác, thiết kế mới giúp JW3302F trở nên thông minh, gọn nhẹ và đa mục đích hơn.

Máy đo OTDR Joinwit JW3302F là một nền tảng tích hợp cao, có bốn khe cắm mô-đun, với màn hình màu lớn 7 inch (với tùy chọn màn hình cảm ứng), pin Lithium-Ion dung lượng cao, kính hiển vi tùy chọn (thông qua bus nối tiếp vạn năng [USB] cổng) và các chức năng kiểm tra quang tích hợp, chẳng hạn như mô-đun kiểm tra PON, bộ định vị lỗi hình ảnh (VFL), đồng hồ đo điện và nguồn laser tùy chọn, giúp nó đủ điều kiện trong việc cài đặt, bật lên và bảo trì mạng quang FTTx / Access .

Ưng dụng Máy đo OTDR Joinwit JW3302F :

• FTTx testing với mạng PON
• Kiểm tra CATV
• Testing mạng truy cập Access
• Testing mạng metro
• Testing trong phòng Lab và xí nghiệp
• Khắc phục sợi live , sợi tín hiệu

Chức năng chính Máy đo OTDR Joinwit JW3302F

OTDR JW3302F đa chế độ

Bên cạnh chuẩn đo single mode (đơn mode) (1310/1550nm), JW3302F OTDR hỗ trợ đo multi – mode (850/1300nm)

JW3302F VFL OTDR (bộ định vị lỗi trực quan)

Chức năng fault locator bước sóng 650nm trên cổng FC/UPC

PON ONLINE TEST

Sử dụng bước sóng 1625nm để scan , phân tích mạng truy cập access point không gián đoạn dịch vụ

PM (đồng hồ đo điện)

Cổng đo Power meter giúp kĩ thuật dễ dàng thao tác và so sánh với đường tín hiệu quang sống (live)

LS (nguồn laser)

OTDR JW3302F giúp xác định suy hao toàn tuyến với Power meter

FM (kính hiển vi sợi quang)

Kiểm tra đầu connector trước khi kết nối thông qua cổng USB cho phép theo tác nhanh, dễ dàng kiểm tra bề mặt đầu quang và khả năng bắt giữ và lưu hình ảnh tới 400x

Đo test cáp sợi quang

OTDR JW3302F đo suy hao mối hàn, suy hao mối nối, khớp nối connector, suy hao sợi và suy hao phản xạ của điểm, liên kết phản hồi quang theo cách thông minh chi tiết sự kiện toàn tuyến

Truyền dữ liệu đo OTDR

Kiểm tra trên PC hoặc PDA thông qua USD, bộ nhớ trong 4GB có thể lưu tới 40,000 lần kết quả đo

Download giản đồ và cài đặt từ dữ liệu

Send kết quả đo qua email

 Độ tương thích OTDR JW3302F

-Windows Vista (hệ thống 32/64 bit)

-Windows 7 (hệ thống 32/64 bit)

-Windows 8 (hệ thống 32/64 bit)

-Microsoft Office Excel 2007

-Microsoft Office Excel 2010

-Microsoft Office Excel 2013

Thông số kĩ thuật Máy đo OTDR Joinwit JW3302F

Đường kính trọng lượng máy	253 × 168 × 73,6mm1,5kg (bao gồm pin)
Hiển thị	Màn hình TFT-LCD 7 inch với đèn nền LED (chức năng màn hình cảm ứng là tùy chọn)
Giao tiếp	Cổng 1 × RJ45, cổng 3 × USB (USB 2.0, USB loại A × 2, USB loại B × 1)
Nguồn cung cấp	10V (dc), 100V (ac) đến 240V (ac), 50 ~ 60Hz
Thời gian Pin	Pin lithium 7.4V (dc) /4.4Ah (có chứng nhận không lưu)Thời gian hoạt động: 12 giờ①, Telcordia GR-196-CORE Thời gian sạc: <4 giờ (tắt nguồn)
Chế độ tiết kiệm nguồn	Tắt đèn nền: Tắt / 1 đến 99 phútTự động tắt máy: Tắt / 1 đến 99 phút
Lưu dữ liệu	Bộ nhớ trong: 4GB (khoảng 40.000 nhóm đường cong)
Ngôn ngữ	Người dùng có thể lựa chọn (tiếng Anh, tiếng Trung giản thể, tiếng Trung phồn thể, tiếng Pháp, tiếng Hàn, tiếng Nga, tiếng Tây Ban Nha và tiếng Bồ Đào Nha – hãy liên hệ với chúng tôi để biết tính khả dụng của những người khác)
Điều kiện môi trường	Nhiệt độ và độ ẩm hoạt động: -10 ℃ ~ + 50 ℃, ≤95% (không ngưng tụ)Nhiệt độ và độ ẩm bảo quản: -20 ℃ ~ + 75 ℃, ≤95% (không ngưng tụ) Bằng chứng: IP65 (IEC60529)
Phụ kiện đi kèm máy OTDR	Tiêu chuẩn: Thiết bị chính, bộ đổi nguồn, pin Lithium, bộ chuyển đổi FC, dây USB, Hướng dẫn sử dụng, đĩa CD, hộp đựngTùy chọn: Bộ chuyển đổi SC / ST / LC, Bộ chuyển đổi sợi trần

 Tham số đặt hàng OTDR JW3302F

Kiểu	Kiểm tra bước sóng (MM: ± 20nm, SM: ± 10nm)	Dải động (dB) ③	Sự kiện / Suy giảm Vùng chết (m) ④
JW3302F-M21	850/1300	19/21	1.5/8
JW3302F-MD21	850/1300 1310/1550	19/21 35/33	1.5/8 1.5/8
JW3302F-MD22	850/1300 1310/1550	19/21 40/38	1.5/8 1.75/11
JW3302F-D32	1310/1550	32/30	1.5/8
JW3302F-D35	1310/1550	35/33	1.5/8
JW3302F-D40	1310/1550	40/38	1.75/11
JW3302F-D43	1310/1550	43/41	2/14
JW3302F-T40F	1310/1550/1625	40/38/38	1.75/11
JW3302F-T43F	1310/1550/1625	43/41/41	2/14
JW3302F-T45F	1310/1550/1625	45/43/43	2/14

 Thông Số cổng Máy đo OTDR Joinwit JW3302F

Độ rộng xung	Chế độ đơn: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μsĐa chế độ: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs
Khoảng cách đo	Chế độ đơn: 100m, 500m, 2km, 5km, 10km, 20km, 40km, 80km, 120km, 160km, 240kmĐa chế độ: 500m, 2km, 5km, 10km, 20km, 40km
Độ phân giải lấy mẫu	Tối thiểu 5cm
Điểm lấy mẫu	Tối đa 128.000 điểm
Điểm lấy mẫu	≤0.05dB / dB
quy mô chỉ định	Trục X: 4m ~ 70m / div, trục Y: Tối thiểu 0,09dB / div
Độ phân giải khoảng cách	0,01m
Độ chính xác từ xa	± (1m + khoảng cách đo × 3 × 10-5 + độ phân giải lấy mẫu) (không bao gồm độ không đảm bảo IOR)
Độ chính xác phản xạ	Chế độ đơn: ± 2dB, đa chế độ: ± 4dB
Cài đặt IOR	1.4000 ~ 1.7000, bước 0,0001
Các đơn vị	Km, dặm, chân
Định dạng theo dõi OTDR	Telcordia phổ quát, SOR, số 2 (SR-4731)
Chế độ thử nghiệm	Định vị lỗi hình ảnh: Đèn đỏ có thể nhìn thấy để nhận dạng và xử lý sự cố sợi
Phân tích sự kiện sợi	Các sự kiện chính xác và không phản xạ: 0,01 đến 1,99dB (các bước 0,01dB)-Reflective: 0,01 đến 32dB (các bước 0,01dB) -Kết thúc / ngắt: 3 đến 20dB (các bước 1dB)
Các chức năng khác	Quét thời gian thực: 1HzChế độ trung bình: Thời gian (1 đến 3600 giây) Phát hiện sợi sống: Xác minh ánh sáng giao tiếp hiện diện trong sợi quang Trace overlay và so sánh

Thông số kĩ thuật module cổng VFL Máy đo OTDR Joinwit JW3302F

Phạm Vi Bước sóng (±20nm)	650nm
Quyền lực	10mw, CLASSIII B
Phạm Vi	12km
Đầu Nối	FC / UPC
Chế độ khởi chạy	CW / 2Hz

Thông số cổng PM Module (Power Meter, as optional function):

Phạm Vi Bước sóng (±20nm)	800 ~ 1700nm
Bước sóng hiệu chuẩn	850/1300/1310/1490/1550/1625 / 1650nm
Phạm vi kiểm tra	Loại A: -65 ~ + 5dBm (tiêu chuẩn); Loại B: -40 ~ + 23dBm (tùy chọn)
Độ phân giải	0,01dB
Sự chính xác	±0.35dB±1nW
Nhận dạng điều chế	270 / 1k / 2kHz, đầu vào P ≥-40dBm
Chuẩn kết nối	FC / UPC

Thông số Chế độ LS Module ( Laser Source, as optional function):

Phạm Vi Bước sóng (±20nm)	1310/1550 / 1625nm
Công suất ra	Có thể điều chỉnh -25 ~ 0dBm
Sự chính xác	± 0,5dB
Kết nối	FC / UPC

Mô-đun FM (Kính hiển vi sợi, chức năng tùy chọn):

Độ phóng đại	400X
Độ phân giải	1,0µm
View of Field	0,40 × 0,31mm
Điều kiện lưu trữ / làm việc	-18℃~35℃
Kích thước	235×95×30mm
cảm biến	1/3 inch 2 triệu pixel
Cân nặng	150g
USB	1.1/2.0
Bộ chuyển đổi	SC-PC-F (Đối với bộ chuyển đổi SC / PC)FC-PC-F (Đối với bộ chuyển đổi FC / PC) LC-PC-F (Đối với bộ chuyển đổi LC / PC) 2.5PC-M (Đối với đầu nối 2.5mm, SC / PC, FC / PC, ST / PC)
