Cáp quang luồn cống phi kim loại 8Fo Vinacap ( NMOC 8Fo)

Liên hệ

Mô tả

Cáp quang luồn cống 8fo phi kim loại — **Hình ảnh : Cáp quang luồn cống phi kim loại 8Fo Vinacap**

1.Giới thiệu về Cáp quang luồn cống phi kim loại 8Fo Vinacap ( 8 sợi , 8 core , 8 lõi )

Cáp quang luồn cống phi kim loại 8Fo Vinacap hay còn gọi là cáp quang Nmoc 8Fo là loại cáp quang singlemode.

Cáp quang luồn cống phi kim loại 8 sợi Vinacap (CPKL) được sản suất bởi nhà máy VINACAP sử dụng loại sợi singlemode ( đơn mode ), được đặt trong ống lỏng, bện SZ ,có nhồi dầu chống ẩm, có màng ngăn ẩm, vỏ HDPE màu đen.

Cáp quang NMOC 8Fo ( 8 sợi , 8 lõi , 8 core ) Công ty cổ phần Viễn thông điện tử VINACAP hoàn toàn đáp ứng các tiêu chuẩn quốc tế IEC, EIA, ASTM, tiêu chuấn cấp quốc gia TCVN, tiêu chuẩn ngành TCN hoặc các tiêu chuẩn của cảu khách hàng yêu cầu.

2.Thông số kỹ thuật Cáp quang NMOC 8Fo ( 8 sợi , 8 lõi , 8 core )

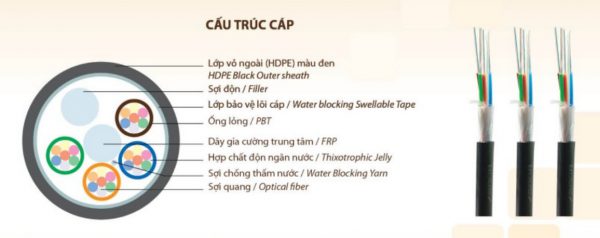

Cấu trúc Cáp quang luồn cống phi kim loại 8 Sợi Vinacap

Các thành phần trong cấu trúc Cáp quang NMOC 8Fo ( 8 sợi , 8 lõi , 8 core )

1.Sợi quang:

Sợi quang được dùng là loại sợi singlemode ( đơn mode ) G.652D sumitomo , fujikura , comning , ….

Sợi quang được sơn phủ lớp màu theo tiêu chuẩn TIA/EIA – 598 – A.

Số thứ tự sợi quang hoặc ống lỏng trong Cáp quang luồn cống phi kim loại 8Fo Vinacap trong cùng 1 ống đệm lỏng được quy định theo bảng sau:

Số thứ tự sợi quang hoặc ống lỏng trong Cáp quang NMOC 8Fo	Mã mầu sợi quang hoặc Mã màu ống lỏng	Số thứ tự sợi quang hoặc ống lỏng trong Cáp quang luồn cống phi kim loại 8Fo	Mã mầu sợi quang hoặc Mã màu ống lỏng
1	Xanh dương (Blue)	7	Đỏ (Red)
2	Cam (Orange)	8	Đen (Black)
3	Xanh lá (Green)	9	Vàng (Yellow)
4	Nâu (Brown)	10	Tím (Violet)
5	Xám (Grey)	11	Hồng (Pink)
6	Trắng (White)	12	Xanh nhạt da trời/nước biển (Light blue/Aqua)

Thành phần chịu lực trung tâm:

Làm từ vật liệu phi kim loại FRP có cấu tạo tròn đều, không dẫn điện, không nối trên toàn bộ chiều dài cuộn cáp.

Thành phần chịu lực trung tâm này giúp cho cáp cũng như sợi quang trong ống lỏng không bị căng, mà vẫn đảm bảo tính mềm dẻo của Cáp quang NMOC 8Fo ( 8 sợi , 8 lõi , 8 core ) trong suốt quá trình từ sản xuất, vận chuyển , thi công , sử dụng

Ống lỏng (ống đệm lỏng):

Ống lỏng được sản xuất từ Polybutylene Terephthalate là vật liệu không dẫn điện.

Ống lỏng này được bơm đầy dầu chống ẩm chuyên dùng (chất điền đầy).

Đường kính của ống lỏng phụ thuộc số lượng sợi quang trong 1 ống lỏng.

Đối với Cáp quang luồn cống phi kim loại 8 sợi Vinacap thì có cấu trúc 2 ống lỏng , ống lỏng 1 có 6 sợi quang và ống lỏng 2 có 2 sợi quang.

Sợi đệm :

Sợi đệm phụ này được làm từ nhựa PE có màu đen hoặc trắng. Sợi đệm này không dẫn điện.

Chất điền đầy trong ống lỏng :

Chất điền đầy này có hệ số nở nhiệt bé, không có tính dẫn điện, không đông cứng ở nhiệt độ rất thấp.

Thành phần chống thấm nước lõi cáp, Lớp bọc lõi cáp và sợi chống thấm nước :

Lõi Cáp quang luồn cống phi kim loại 8Fo Vinacap được chống thấm chống ẩm bằng hợp chất hút ẩm nhanh, lớp chống thấm chống ẩm này bảo vệ lõi cáp cũng như sợi quang không bị nước cũng như hơi ẩm hơi nước thâm nhập vào cáp, đảm bảo lõi cáp luôn luôn khô trong môi trường độ ẩm cao.

Bện cáp :

Ống lỏng được sắp xếp tuần tự theo bác màu và thành phần khác như ống đệm phụ được xoắn đảo chiều SZ theo trục của sợi chịu lực trung tâm.

Lớp vỏ ngoài của cáp:

Cáp quang luồn cống phi kim loại 8Fo Vinacap được bọc lớp nhựa HDPE chứa carbon màu đen chất lượng cao chịu được tác động của tia cực tím, không chứa thành phần kim loại.

Lớp vỏ có độ dày ≥ 1.5mm, tròn đều trên toàn bộ chiều dài cáp, Chất lượng đồng đều, không gồ gề, không chứa bong bóng khí, không bị chia tách, không có vết rạn nứt phồng rộp vón cục hay bất kỳ khuyết tật nào.

CÔNG TY CỔ PHẦN THƯƠNG MẠI DỊCH VỤ TRUYỀN THÔNG IPNET phân phối các sản phâm cáp quang , Cáp mạng của nhà máy vinacap .Sản phẩm Cáp quang luồn cống phi kim loại 8Fo Vinacap hay còn gọi là cáp quang Nmoc 8Fo) được chúng tôi cung cấp ra thi trường là sản phẩm chất lượng được nhập trực tiếp từ nhà máy Vinacap. Chugns tôi cung cấp cho khách hàng đầy đủ giấy tờ chứng nhận chất lượng sản phẩm , bảng test cảu nhà máy.
